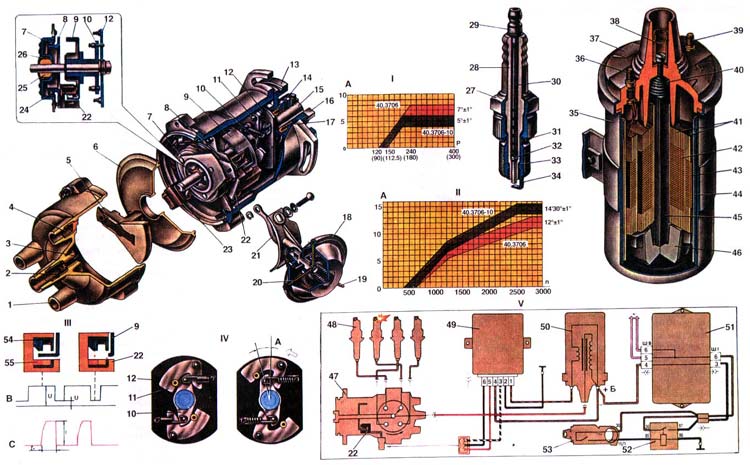

Система зажигания

1. Крышка датчика-распределителя зажигания;
2. Клемма для провода от катушки зажигания:
3. Центральный угольный электрод;
4. Боковой электрод с клеммой;
5. Ротор с центральным и наружным контактами и с помехоподавительным резистором;
6. Защитный экран;
7. Держатель переднего подшипника валика;
8. Опорная пластина датчика;
9. Экран;
10. Ведомая пластина центробежного регулятора:
11. Грузик;
12. Ведущая пластина;
13. Корпус датчика-распределителя зажигания;
14. Сальник;
15. Валик датчика-распределителя зажигания:
16. Муфта;
17. Втулка заднего конца валика;
18. Корпус вакуумного регулятора:
19. Штуцер для подвода разрежения;
20. Диафрагма вакуумного регулятора;
21. Тяга вакуумного регулятора:
22. Бесконтактный датчик:
23. Колодка щтекерного разъема:
24. Подшипник опорной пластины датчика;
25. Втулка переднего конца валика;
26. Войлочное кольцо;
27. Корпус свечи;
28. Изолятор:
29. Контактная втулка;
30. Контактный стержень:
31. Уплотнительное кольцо;
32. Центральный электрод;
33. Теплоотводящая шайба;
34. Боковой электрод;
35. Корпус катушки зажигания;
36. Клемма "К" вывода конца первичной обмотки;
37. Крышка;
38. Центральная клемма высокого напряжения;
39. Клемма "Б" вывода начала первичной и конца вторичной обмоток
40. Контактная пружина центральной клеммы;
41. Изоляционная бумага обмоток;
42. Вторичная обмотка;
43. Первичная обмотка;
44. Наружный магнитопровод;
45. Сердечник. (внутренний магниюпровод);
46. Изолятор:
47. Датчик- распределитель зажигания;
48. Свечи зажигания:
49. Коммутатор;
50. Катушка зажигания;
51. Монтажный блок;
52. Реле зажигания;
53. Выключатель зажигания;
54. Постоянный магнит;
55. Полупроводниковая пластинка с интегральной микросхемой;
56. I.Характеристика вакуумного регулятора опережения зажигания:
57. А-угол опережения зажигания, град;
58. Р-разрежение гПа (мм.рт.ст.);
59. II.Характеристика центробежного регулятора опережения зажигания;
60. А-угол опережения зажигания, град;
61. n-частота вращения валика датчика-распределителя зажигания, мин':
62. Схема работы датчика:
63. В-импульсы напряжения на выходе датчика;
64. С-импульсы тока в первичной обмотке катушки зажигания;
65. tн-время накопления тока;
66. IV.Схема работы центробежного регулятора опережения зажигания:
67. А-угол опережения зажигания. град.;
68. V.Схема системы зажигания.
