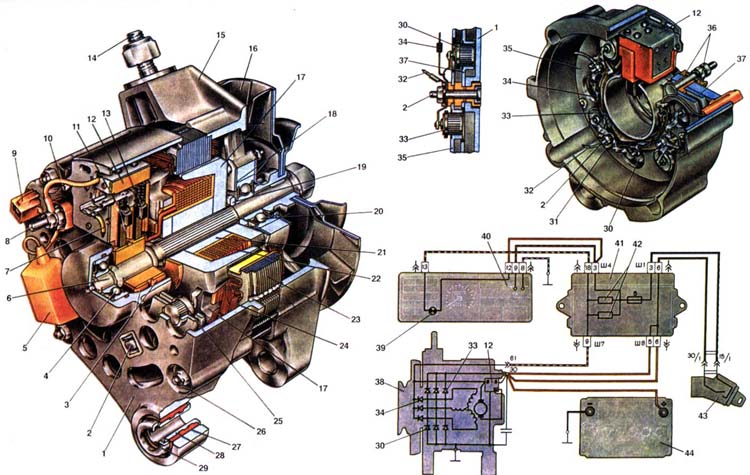

Генератор

1. Крышка генератора со стороны контактных колец;
2. Болт крепления выпрямительного блока;
3. Контактные кольца;
4. Шариковый подшипник вала ротора со стороны контактных колец;
5. Конденсатор 2,2 мкф-120% для подавления радиопомех;
6. Вал ротора;
7. Провод общего вывода дополнительных диодов;
8. Зажим "30" генератора для подключения потребителей;
9. Штекер "61" генератора (общий вывод дополнительных диодов);
10. Провод вывода "Б" регулятора напряжения;
11. Щетка, соединенная с выводом "В" регулятора напряжения;
12. Регулятор напряжения;
13. Щетка, соединенная с выводом "Ш" регулятора напряжения;
14. Шпилька для крепления генератора к натяжному устройству;
15. Крышка генератора со стороны контактных колец;
16. Крыльчатка вентилятора со шкивом привода генератора;
17. Полюсный наконечник ротора;
18. Шайбы крепления подшипника;
19. Дистанционное кольцо;
20. Шариковый подшипник вала ротора со стороны привода;
21. Стальная втулка:
22. Обмотка ротора (обмотка возбуждения);
23. Сердечник статора;
24. Обмотка статора;
25. Выпрямительный блок;
26. Стяжной болт генератора;
27. Буферная втулка;
28. Втулка;
29. Поджимная втулка;
30. Отрицательный диод;
31. Изолирующая пластина:
32. Фазный вывод обмотки статора;
33. Положительный диод:
34. Дополнительный диод;
35. Держатель положительных диодов;
36. Изолирующие втулки;
37. Держатель отрицательных диодов;
38. Генератор;
39. Контрольная лампа разряда аккумуляторной батареи;
40. Вольтметр;
41. Монтажный блок;
42. Дополнительные резисторы по 100 Ом, 2 Вт;
43. Выключатель зажигания;
44. Аккумуляторная батарея.
