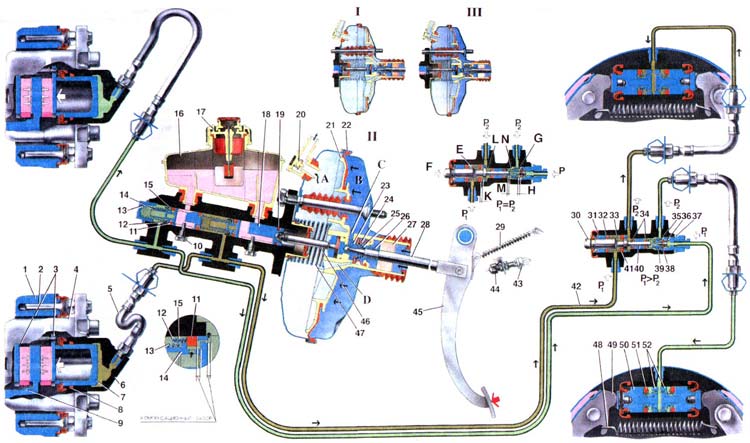

Схема работы тормозов

1. Направляющая колодок;
2. Направляющий палец:
3. Тормозные колодки переднего тормоза:
4. Суппорт:
5. Шланг контура привода левого переднего и правого заднего тормозов:
6. Колесный цилиндр переднего тормоза:
7. Поршень колесного цилиндра;
8. Уплотнительное кольцо поршня:
9. Тормозной диск:
10. Ограничительный винт хода поршня;
11. Уплотнительное кольцо;
12. Упорная чашка:
13. Возвратная пружина поршня:
14. Поршень привода правого переднего и левого заднего тормозов;
15. Пружина уплотнительного кольца:
16. Бачок главного цилиндра:
17. Датчик аварийного уровня жидкости в сборе:
18. Поршень привода левого переднего и правого заднего тормозов;
19. Уплотнитель:
20. Вакуумный усилитель:
21. Корпус клапана;
22. Диафрагма;
23. Поршень;
24. Клапан вакуумного усилителя:
25. Пружина клапана:
26. Возвратная пружина толкателя;
27. Воздушный фильтр:
28. Толкатель;
29. Оттяжная пружина педали тормоза;
30. Поршень регулятора давления;
31. Втулка поршня;
32. Уплотнитель;
33. Пружина поршня;
34. Уплотнительные кольца толкателя;
35. Седло клапана;
36. Пружина клапана:
37. Пробка;
38. Клапан:
39. Уплотнительное кольцо седла клапана;
40. Толкатель;
41. Уплотнитель головки поршня;
42. Трубопровод контура "левый передний и правый задний тормоза":
43. Выключатель стоп-сигнала;
44. Наконечник выключателя стоп-сигнала:
45. Педаль тормоза;
46. Шток:
47. Возвратная пружина корпуса клапана;
48. Стяжная пружина колодок;
49. Тормозная колодка заднего тормоза;
50. Поршень колесного цилиндра заднего тормоза:
51. Уплотнитель поршня:
52. Упорные кольца;
53. А-вакуумная полость:
54. В-атмосферная полость;
55. С-канал, соединяющий атмосферную полость с внутренней полостью клапана;
56. О-канал, соединяющий вакуумную полость с внутренней полостью клапана;
57. F-сила давления на поршень от деталей его привода;
58. Р1-давление жидкости в главном цилиндре;
59. Р2-давление жидкости в колесных цилиндрах;
60. Е.G-камеры регулятора давления, соединенные с главным цилиндром;
61. L.N-камеры регулятора давления, соединенные с колесными цилиндрами;
62. К.М.Н-зазоры:
63. I.Педаль не нажата;
64. II.Торможение;
65. III.Растормаживание.
