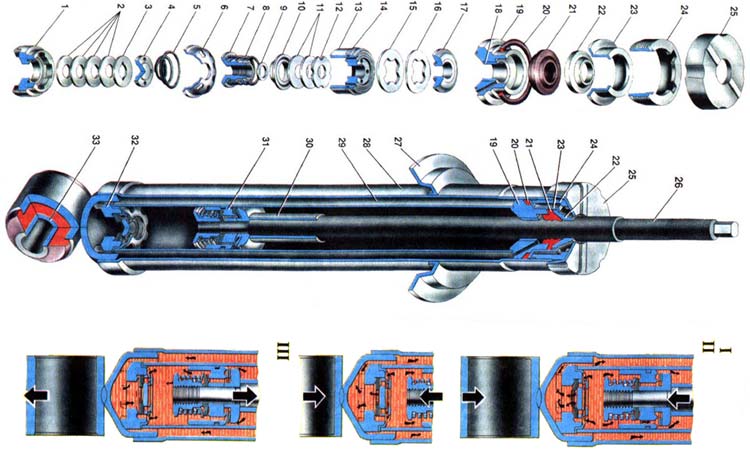

Амортизатор задней подвески

1. Корпус клапана сжатия;
2. Диски клапана сжатия;
3. Дроссельный диск клапана сжатия;
4. Тарелка клапана сжатия;
5. Пружина клапана сжатия;
6. Обойма клапана сжатия;
7. Гайка клапана сжатия;
8. Пружина клапана отдачи;
9. Шайба гайки клапана отдачи;
10. Тарелка клапана отдачи;
11. Диски клапана отдачи;
12. Дроссельный диск клапана отдачи;
13. Поршень амортизатора;
14. Кольцо поршня;
15. Тарелка перепускного клапана;
16. Пружина перепускного клапана;
17. Ограничительная тарелка перепускного клапана;
18. Направляющая втулка штока с фторопластовым слоем;
19. Обойма направляющей втулки штока;
20. Уплотнительное кольцо резервуара;
21. Сальник штока:
22. Защитное кольцо штока;
23. Обойма сальника штока;
24. Гайка резервуара;
25. Опора буфера сжатия;
26. Шток амортизатора;
27. Чашка пружины;
28. Резервуар амортизатора;
29. Цилиндр амортизатора;
30. Дистанционная втулка;
31. Поршень в сборе с клапаном отдачи и перепускным клапаном;
32. Клапан сжатия в сборе;
33. Втулка амортизатора в сборе;
34. I.Схема работы амортизатора;
35. II.Ход сжатия;
36. III.Ход отдачи
