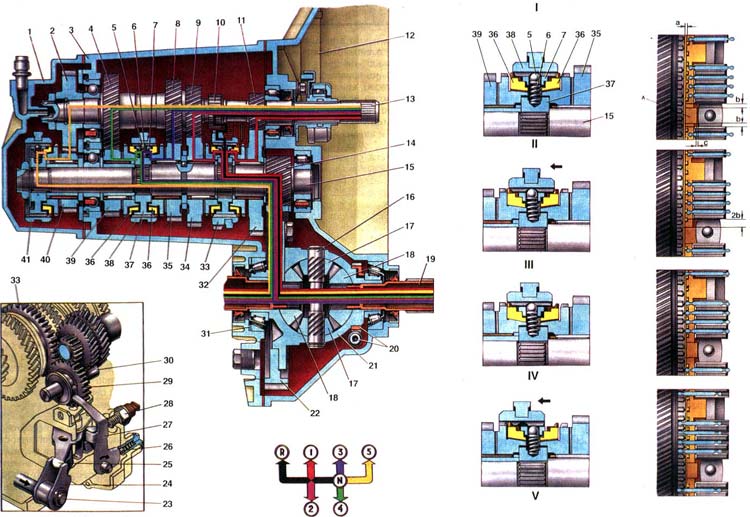

Схема работы коробки передач

1. Задняя крышка;
2. Ведущая шестерня V передачи;
3. Картер коробки передач;
4. Ведущая шестерня IV передачи;
5. Шарик фиксатора;
6. Пружина фиксатора;
7. Сухарь фиксатора;
8. Ведущая шестерня III передачи;
9. Ведущая шестерня II передачи;
10. Ведущая шестерня заднего хода;
11. Ведущая шестерня I передачи;
12. Картер сцепления;
13. Первичный вал коробки передач;
14. Ведущая шестерня главной передачи;
15. Вторичный вал;
16. Ось сателлитов;
17. Сателлит;
18. Полуосевая шестерня;
19. Сальник полуоси;
20. Шестерня привода спидометра;
21. Коробка дифференциала;
22. Ведомая шестерня главной передачи;
23. Шток выбора передач;
24. Рычаг штока выбора передач;
25. Трехплечий рычаг выбора передач;
26. Фиксатор вилки заднего хода;
27. Вилка заднего хода;
28. Выключатель фонаря заднего хода;
29. Промежуточная шестерня заднего хода;
30. Ось промежуточной шестерни заднего хода;
31. Регулировочное кольцо;
32. Ведомая шестерня I передачи;
33. Скользящая муфта включения 1, II передач и заднего хода;
34. Ведомая шестерня II передачи;
35. Ведомая шестерня III передачи:
36. Блокирующее кольцо синхронизатора III и IV передач;
37. Ступица муфты синхронизатора III и IV передач;
38. Скользящая муфта синхронизатора III и IV передач;
39. Ведомая шестерня IV передачи;
40. Ведомая шестерня V передачи;
41. Скользящая муфта синхронизатора V передачи;
42. А выступ блокирующего кольца; а, в, с зазоры;
43. I.Схема работы синхронизатора;
44. II.Нейтральное положение;
45. III.Начало включения;
46. IV.передачи;
47. IV.Завершение выравнивания угловых скоростей шестерни 39 и вала 15;
48. V.Полное включение IV передачи.
