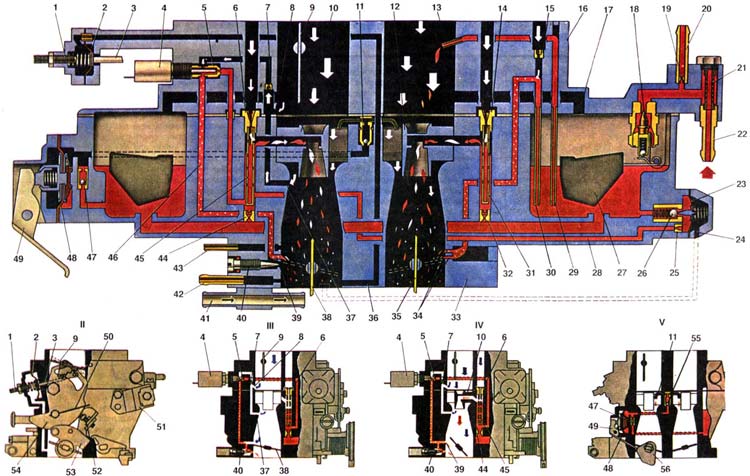

Схема работы карбюратора

1. Регулировочный винт пускового устройства:
2. Диафрагма пускового устройства;
3. Шток пускового устройства:
4. Запорный электромагнитный клапан;
5. Топливный жиклер холостого хода:
6. Главный воздушный жиклер первой камеры:
7. Воздушный жиклер холостого хода;
8. Проточный канал холостого хода:
9. Воздушная заслонка:
10. Распылитель главной дозирующей системы первой камеры:
11. Распылители ускорительного насоса:
12. Распылитель главной дозирующей системы второй камеры:
13. Впрыскивающая трубка эконостата:
14. Главный воздушный жиклер второй камеры:
15. Воздушный жиклер переходной смсгемы второй камеры:
16. Крышка карбюратора:
17. Отверстие балансировки поплавковой камеры;
18. Игольчатый клапан:
19. Калиброванное отверстие перепуска топлива в бак:
20. Патрубок слива топлива в бак;
21. Топливный фильтр:
22. Патрубок подачи топлива:
23. Диафрагма экономайзера мощностных режимов:
24. Воздушный канал экономайзера мощностных режимов:
25. Топливный жиклер экономайзера мощностных режимов:
26. Шариковый клапан экономайзера мощностных режимов:
27. Поплавок;
28. Топливный канал экономайзера мощностных режимов;
29. Топливный жиклер эконостата с трубкой:
30. Топливный жиклер переходной системы второй камеры с трубкой:
31. Эмульсионная трубка второй камеры:
32. Главный топливный жиклер второй камеры:
33. Корпус карбюратора:
34. Выходные отверстия переходной системы второй камеры;
35. Дроссельная заслонка второй камеры:
36. Воздушный канал пускового устройства;
37. Отверстие воздушного канала холостого хода:
38. Дроссельная заслонка первой камеры;
39. Щель переходной системы первой камеры;
40. Регулировочный винт качества смеси холостого хода:
41. Блок подогрева карбюратора;
42. Патрубок для отсоса картерных газов:
43. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
44. Главный топливный жиклер первой камеры;
45. Эмульсионная трубка первой камеры:
46. Эмульсионный канал холостого хода;
47. Шариковый клапан ускорительного насоса:
48. Диафрагма ускорительного насоса;
49. Рычаг привода ускорительного насоса:
50. Тяга рукоятки привода воздушной заслонки;
51. Кронштейн крепления оболочки тяги привода воздушной заслонки:
52. Регулировочный винт приоткрывания дроссельной заслонки первой камеры;
53. Рычаг привода дроссельных заслонок:
54. Рычаг управления воздушной заслонкой:
55. Шариковый клапан подачи топлива ускорительного насоса:
56. Кулачок привода ускорительного насоса:
57. I.Работа карбюратора при максимальной мощности двигателя;
58. II.Работа пускового устройства;
59. III.Работа карбюратора на холостом ходу двигателя;
60. IV.Работа карбюратора при переходе на средние нагрузки двигателя:
