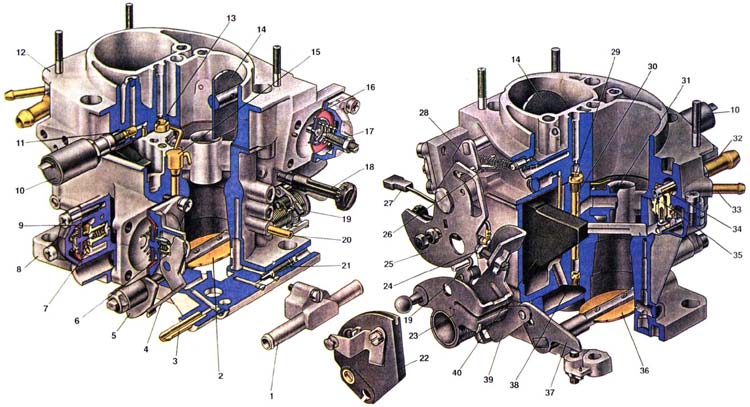

Карбюратор. Устройство карбюратора

1. Блок подогрева карбюратора;
2. Дроссельная заслонка первой камеры;
3. Патрубок для отсоса партерных газов;
4. Рычаг привода ускорительного насоса;
5. Кулачок привода ускорительного насоса:
6. Диафрагма ускорительного насоса;
7. Топливный жиклер экономайзера мощностных режимов;
8. Корпус насоса;
9. Диафрагма экономайзера мощностных режимов;
10. Запорный электромагнитный клапан;
11. Топливный жиклер холостого хода;
12. Крышка карбюратора;
13. Главный воздушный жиклер первой камеры;
14. Воздушная заслонка:
15. Распылители ускорительного насоса с клапаном подачи топлива;
16. Диафрагма пускового устройства;
17. Регулировочный винт пускового устройства;
18. Регулировочный винт количества смеси холостого хода:
19. Рычаг блокировки второй камеры;
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
21. Регулировочный винт качества смеси холостого хода;
22. Сектор управления дроссельными заслонками:
23. Рычаг привода дроссельных заслонок;
24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры:
25. Рычаг управления воздушной заслонкой:
26. Шток пускового устройства;
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода:
28. Рычаг воздушной заслонки:
29. Главный воздушный жиклер второй камеры;
30. Эмульсионная трубка;
31. Распылитель главной дозирующей системы второй камеры:
32. Патрубок подачи топлива:
33. Патрубок слива топлива в бак;
34. Топливный фильтр;
35. Игольчатый клапан;
36. Дроссельная заслонка второй камеры:
37. Рычаг дроссельной заслонки второй камеры;
38. Главный топливный жиклер второй камеры;
39. Рычаг привода дроссельной заслонки второй камеры:
