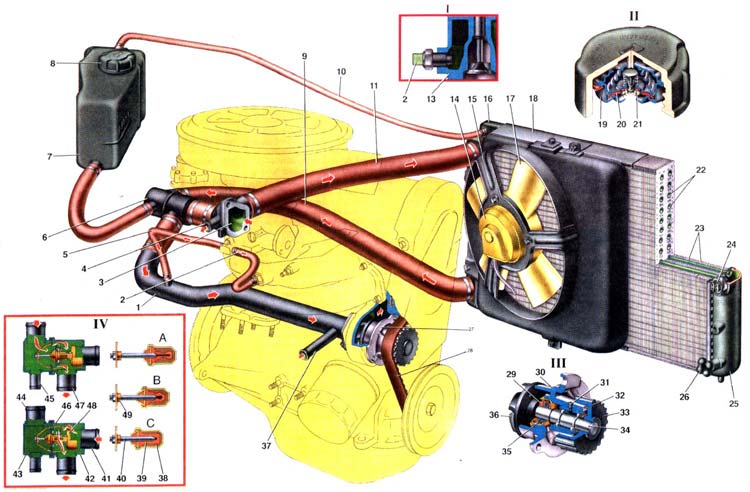

Система охлаждения
1. Подводящая труба насоса;
2. Шланг отвода охлаждающей жидкости от впускной трубы на подогрев карбюратора;
3. Выпускной патрубок головки блока цилиндров;
4. Патрубок подвода жидкости в радиатор отопителя салона;
5. Шланг отвода жидкости с подогрева карбюратора и впускной трубы:
6. Термостат:
7. Расширительный бачок;
8. Пробка расширительного бачка:
9. Отводящий шланг радиатора;
10. Шланг от расширительного бачка к радиатору;
11. Подводящий шланг радиатора;
12. Датчик температуры охлаждающей жидкости:
13. Головка блока цилиндров:
14. Электродвигатель;
15. Кожух электровентилятора:
16. Левый бачок радиатора;
17. Крыльчатка электровентилятора:
18. Радиатор;
19. Корпус клапанов пробки расширительного бачка;
20. Выпускной клапан пробки;
21. Впускной клапан пробки;
22. Охлаждающие трубки радиатора;
23. Охлаждающие пластины радиатора;
24. Датчик включения и выключения электровентилятора;
25. Правый бачок радиатора;
26. Сливная пробка радиатора;
27. Насос охлаждающей жидкости;
28. Зубчатый ремень газораспределительного механизма;
29. Упорное кольцо сальника;
30. Корпус насоса;
31. Стопорный винт;
32. Подшипник валика насоса;
33. Зубчатый шкив насоса;
34. Валик насоса;
35. Сальник;
36. Крыльчатка насоса;
37. Патрубок подвода жидкости из радиатора отопителя салона:
38. Твердый термочувствительный наполнитель:
39. Резиновая вставка:
40. Поршень рабочего элемента;
41. Входной патрубок (от двигателя);
42. Корпус термостата;
43. Крышка термостата:
44. Входной патрубок (от радиатора);
45. Патрубок термостата, соединенный с расширительным бачком;
46. Основной клапан термостата;
47. Патрубок термостата для подачи жидкости в насос;
48. Перепускной клапан термостата;
