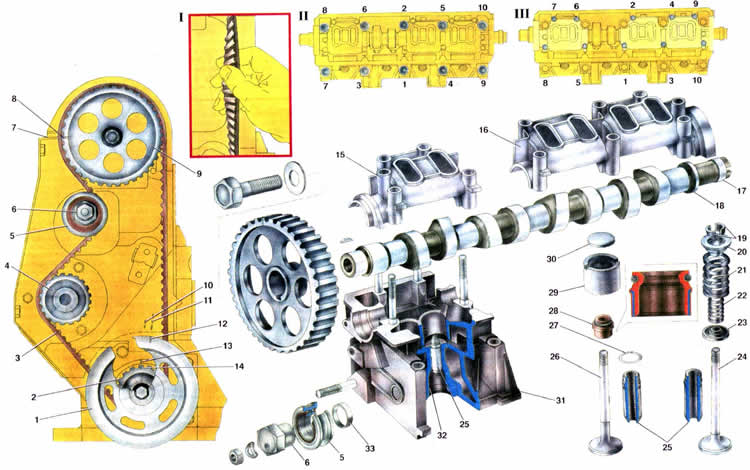

Газораспределительный механизм

1. Шкив на полипчатом валу для привода генератора;
2. Зубчатый шкив на коленчатом валу для привода распределительного вала;
3. Зубчатый ремень привода распределительного вала;
4. Шкив насоса охлаждающей жидкости;
5. Натяжной ролик;
6. Эксцентриковая ось натяжного ролика;
7. Установочная метка (усик) на задней крышке зубчатого ремня;
8. Установочная метка на шкиве распределительного вала;
9. Шкив распределительного вала;
10. Метка опережения зажигания на 5' на передней крышке зубчатого ремня;
11. Метка опережения зажигания на О';
12. Метка ВМТ на шкиве привода генератора;
13. Установочная метка на крышке масляного насоса;
14. Метка ВМТ на зубчатом шкиве коленчатого вала:
15. Передний корпус подшипников распределительного вала;
16. Задний корпус подшипников распределительного вала;
17. Эксцентрик на распределительном валу для привода топливного насоса;
18. Распределительный вал:
19. Сухари клапана;
20. Тарелка клапана;
21. Наружная пружина клапана;
22. Внутренняя пружина клапана;
23. Опорная шайба пружин;
24. Впускной клапан;
25. Направляющие втулки клапана;
26. Выпускной клапан;
27. Стопорное кольцо;
28. Маслоотражательный колпачок;
29. Толкатель клапана;
30. Регулировочная шайба;
31. Головка цилиндров;
32. Седло клапана;
33. Дистанционное кольцо;
34. I.Проверка натяжения ремня;
35. II.Порядок затягивания болтов крепления головки цилиндров;
36. III.Порядок затягивания гаек крепления корпусов подшипников распределительного вала.
